Двойной вал интегрированный потенциометр с вращающимся переключателем.
Описание
Абсолютный кодер имеет много световых каналов на диске светового кодирования, каждая строка в порядке с 2,4,8,16 строк... расположение, так что в каждом положении кодера, читая открытые и темные каждой линии, получить набор уникальных 2 нулевого кода до 2 (серый код), который называется n-бит абсолютный кодер.Такой кодер определяется механическим положением фотоэлектрической кодовой таблички, на которую не влияет отключение питания и помехи.
Спецификация
| Производительность переключателя |
| Номер схемы: |
SPST |
| Номинальная мощность: |
1А 16В постоянное |
| Переключатель крутящий момент: |
500gf.cm максимум |
| Угол переключения: |
Максимально 40o |
| Срок службы без нагрузки: |
30,000 циклов 100mΩ максимум |
| Время эксплуатации при нагрузке: |
30,000 циклов 200mΩ максимум |
| Начальное сопротивление при контакте: |
100 мΩ максимум |
| Сопротивление изоляции: |
100mΩ min.250V постоянного тока |
| Напряженность: |
300 Вт переменного тока в течение 1 минуты |
| Механические характеристики |
| Общий ротационный ангел: |
300°±5o |
| Сдерживание: |
16 |
| Крутящий момент: |
150 ~ 350 gf.cm |
| Прочность ротационной заглушки: |
3kgf.max/Alu; 3,5kgf max/Brass; 4,0kgf max/Нержавеющая сталь |
| Сила тяги вала: |
8Kgf.max |
| Крутящий момент: |
20~200f.cm CC: нажатие крутящего момента: 60~400gf.cm |
| Колебание вала: |
Макс:0.6*L/20mm P-P max |
| Вибрация: |
от 10 до 50 до 10 Гц/мин. амплитуда 1,5 мм для всех частот. |
| Электрическая производительность |
| Количество импульсов/сдерживания |
16/16 |
| Особенности: |
с переключателем нажатия/обратным переключателем |
| Сопротивление изоляции: |
100mΩ min.250V постоянного тока |
| Прочность |
| Срок службы без нагрузки: |
20,000 циклов 100mΩ максимум |
| Экологические показатели |
| Холодный: |
-40°C±2°C в течение 96 часов |
| Сухое тепло: |
85oC±2oC в течение 96 часов |
| Влажное тепло: |
40±2oC, 90-95% RH в течение 96 часов |
Особенности
1Запечатанный дизайн кодера с высокой надежностью.
2. Доступно во многих различных вариантах.
3Нажмите на переключатель с прохождением 0,5 мм или 1,5 мм.
4Длина и форма вала могут быть настроены.
5. Различные способы установки для выбора
Применение
Абсолютный вращающийся фотоэлектрический кодер, из-за его абсолютно уникального, анти-интерференции, без потери мощности памяти, все чаще используется в углу,измерение длины и управление расположением в различных промышленных системах
Он в основном подходит для автомобильной электроники, бытовой техники, бытовой техники, такой как печи и стиральные машины, аудиопродукты, таймеры и другие связанные с ними электронные устройства;
В основном используется для регулирования объема, температуры, частоты и переключения функций
Наше преимущество
1. 4 автоматизированные производственные линии, более 100 опытных рабочих для более высокоточности продукции.
2. 10+ преданных и опытных инженеров и дизайнеров в отделе R & D.
3. Поддержка ODM / OEM настраиваемого обслуживания. Помощь клиентам быстро разработать свои идеи в решения для массового производства и завершить проектирование прототипов, разработку и проверку.

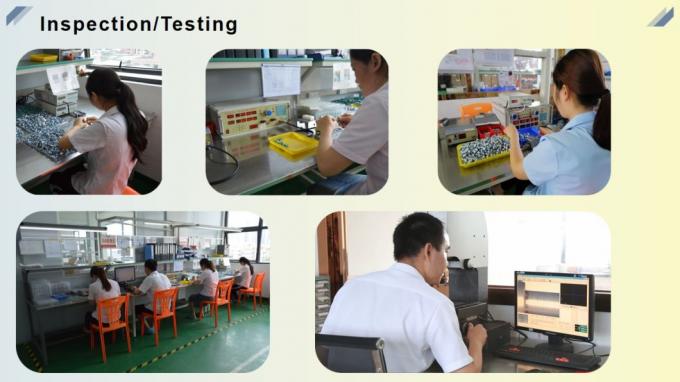

4Профессиональные испытательные инструменты и команда для обеспечения качества продукции.
Наши услуги
1Предлагаем 1 год гарантии.
2. OEM/ODM сервис для удовлетворения всех ваших потребностей
3. в течение 24 часов ответить на ваши запросы
4Сильная команда исследований и разработок для технической поддержки
5Предложите бесплатный образец для тестирования.
Частые вопросы
• Вопрос: Могу ли я получить образец у вас?
• О: Да, мы можем предоставить бесплатные образцы для вашего тестирования, пожалуйста, свяжитесь с нами бесплатно и скажите нам, какой продукт вам нужен.
• Вопрос: Принимаете ли вы настройку?
• О: Да, настройка приемлема, пожалуйста, свяжитесь с нашим сотрудниками по продажам для консультации.
• Вопрос: Можете ли вы оказать помощь в технических вопросах?
• О: Да, у нас более 10 лет исследований и разработок в области электронного потенциометра. Если вам нужна техническая помощь в процессе покупки, пожалуйста, свяжитесь с нами.
