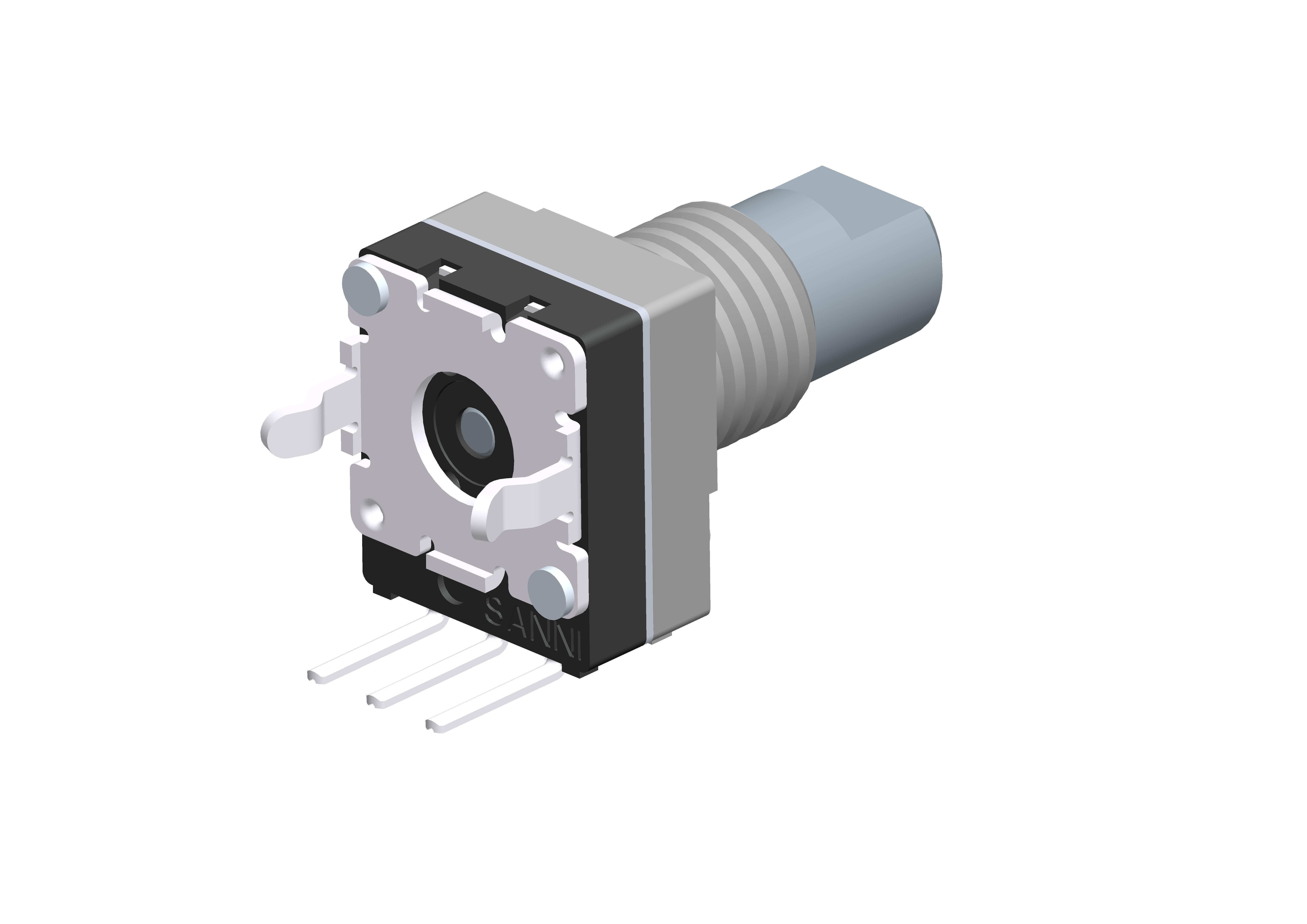

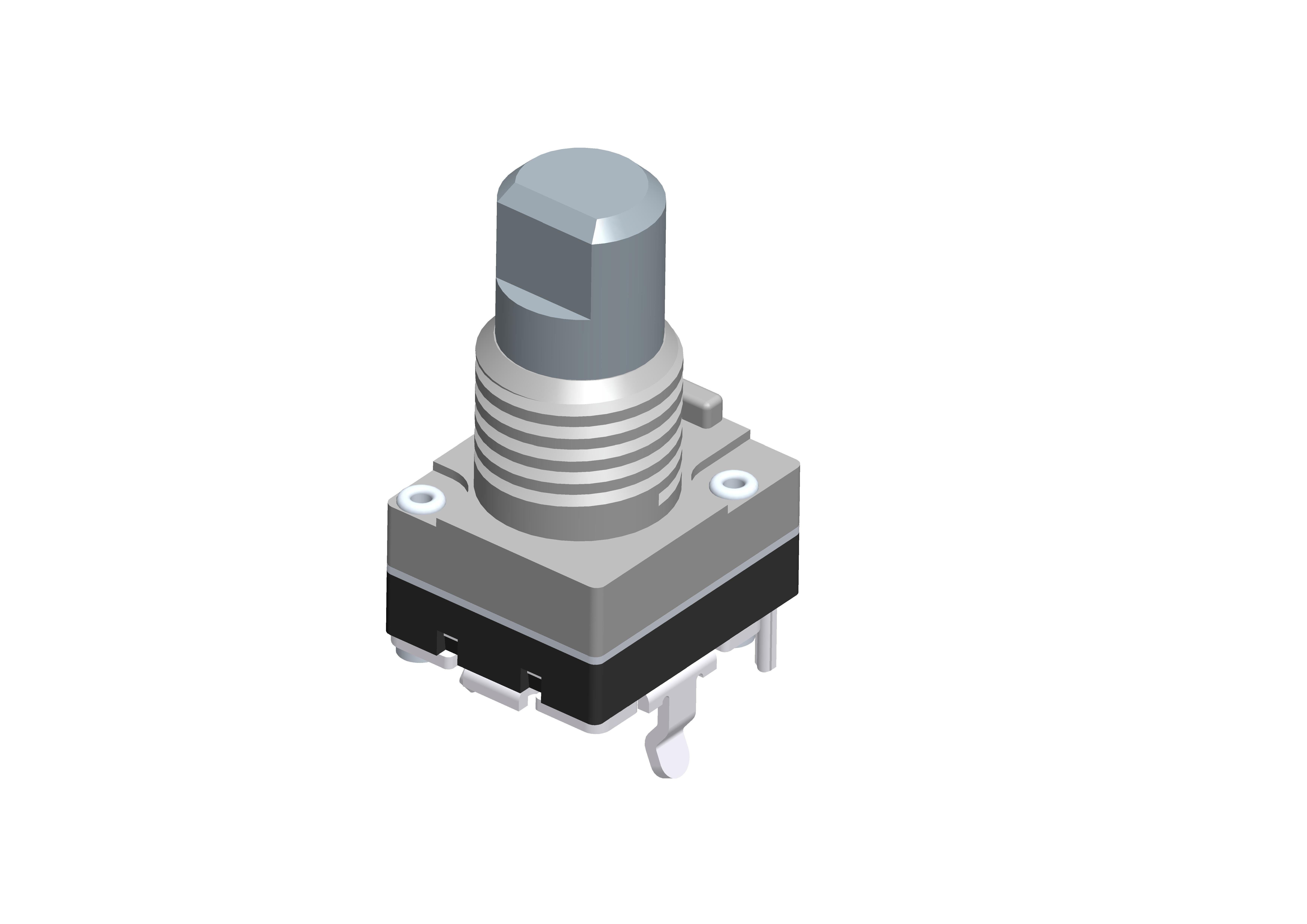

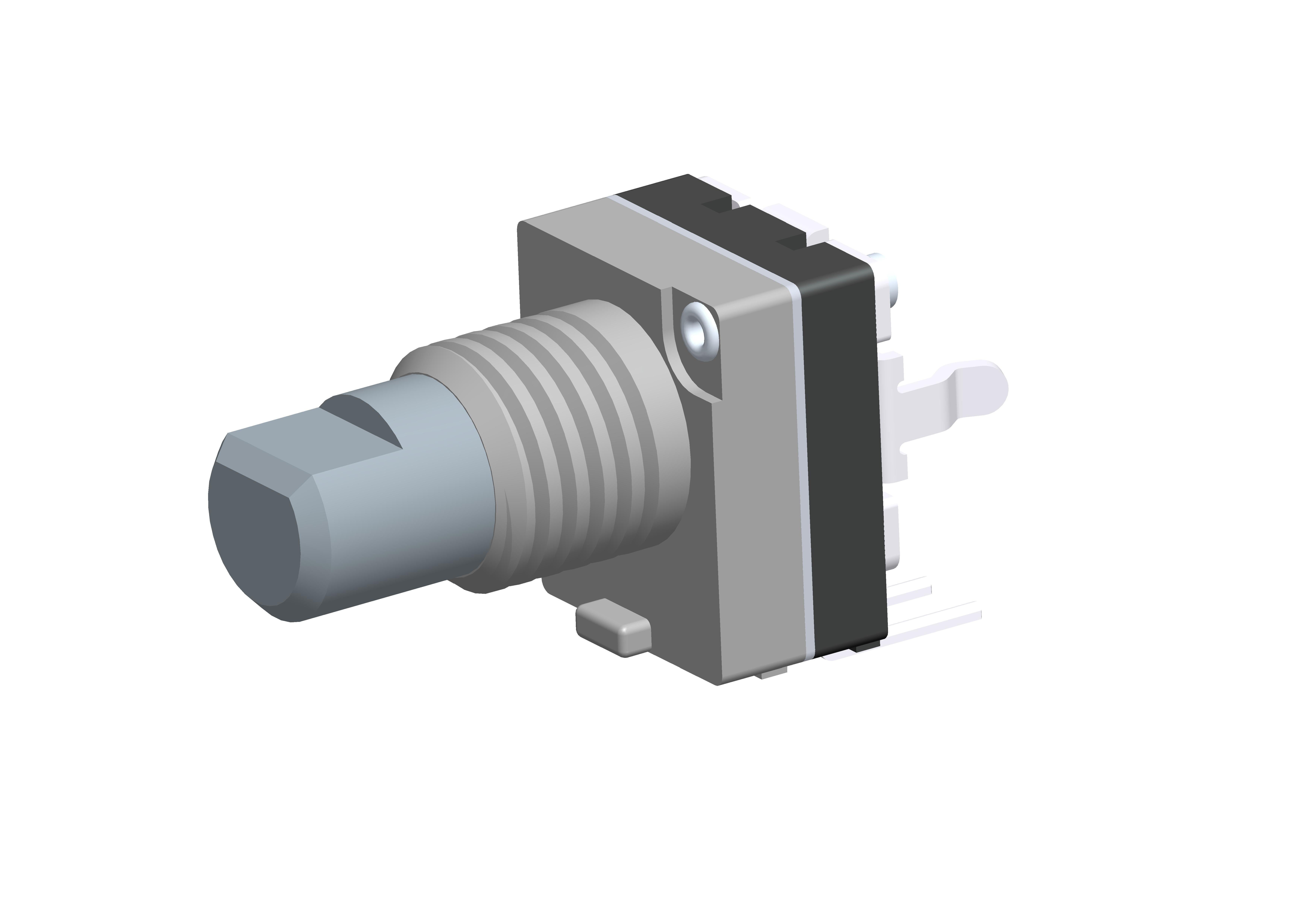

Описание
Дифференциальный кодировщик линейный или роторный электро-механический прибор который имеет 2 выходного сигнала. A и b, который ИМПы ульс вопроса когда прибор будет двинут. Совместно, сигналы a и b показывают и возникновение и направление движения.
Дифференциальные кодировщики преобразовывают смещение в периодические электрические сигналы, которые после этого преобразованы в считая ИМПы ульс. Число ИМПов ульс представляет смещение. Вращая дифференциальный кодировщик выводит наружу ИМП ульс вращая, и знает свое положение через считая прибор. Когда кодировщик не двигает или сила, она вспоминает положение путем полагаться на внутренней памяти считая прибора.
Спецификация
| Представление переключателя |
| Номер цепи: |
НАЖИМ |
| Расклассифицированная сила: |
DC 0.1A 5V |
| Вращающий момент переключателя: |
500± 200gf.cm максимальное |
| Угол переключателя: |
0.5± 0,3 |
| Срок службы без нагрузки: |
100 000 циклов 100mΩ максимальный |
| Срок службы с нагрузкой: |
100 000 циклов 200mΩ максимальный |
| Начальное контактное сопротивление: |
100mΩ максимальное |
| Сопротивление изоляции: |
DC 100mΩ min.250V |
| Доказательство напряжения тока: |
AC 300V на 1 минута |
| Механические характеристики |
| Прочность затвора |
3kgf.max |
| Защелка: |
20 |
| Вращательный вращающий момент: |
20~200gf.cm |
| Вращательная прочность затвора: |
3Kgf.max/Alu; 3.5kgf максимальное/латунь; 4.0kgf максимальное/нержавеющая сталь |
| пушпульная прочность: |
8Kgf.max |
| Вибрация: |
10 до 50 до 10 Hz/min. амплитуда 1.5mm для всех частот. |
| Электрическое представление |
| Номер ИМПа ульс/защелки |
10/20 |
| Особенности: |
с переключателем нажима/вращающимся переключателем |
| Сопротивление изоляции: |
DC 100mΩ min.250V |
| Доказательство напряжения тока: |
AC 300V на 1 минута |
| Выводы средней точки: |
с |
| Экологические показатели |
| Холодный: |
-40ºC±2ºC для 96h |
| Сухая жара: |
85ºC±2ºC для 96h |
| Влажная жара: |
40±2ºC, 90 к 95%RH для 96H |
Особенности
1. Загерметизированный кодировщик дизайна с сильно надежным представлением.
2. Доступный в много различных вариантов.
3. Переключатель нажима с перемещением 0.5mm или перемещением 1.5mm.
4. Длину и форму вала можно отрегулировать.
5. Разнообразие способы установки для выбора
6. ROHS уступчивое
7. Небольшой том
Применение
Дифференциальный кодировщик главным образом использован для того чтобы измерить скорость, ускорение, направление вращения, двигает под углом и так далее. Широко использованный в идя машинном оборудовании, механических инструментах CNC, лифте, моторе сервопривода, измерителе прокачки, машинном оборудовании ткани, металлургическом машинном оборудовании, машинном оборудовании впрыски, машинном оборудовании печатания и упаковки, автоматических аппаратурах и других измерении промышленной автоматизации и поле контроля. регулируемая окружающая среда с требованиями к высокой точности и температуры как робототехника, электроника, и полупроводники.
Наша фабрика
CO. технологии электроники Dongguan SANNI, Ltd. имеют больше чем 10year опытов в дизайне и изготовлении потенциометра, кодировщика, переключателей и других компонентов электроники. Фабрика покрывает 1,2000 квадратных зон объекта метров с работниками 180+. Мы имеем professinal и хорошие команды технических и продаж для служения ваших потребностей.
Наше преимущество
1. 4 производственной линии автоматизации, больше чем 100 лицо имеющее трудовых стажей для продуктов более высокой точности.
2. 10+ предназначило и испытало инженеров и дизайнеров в отделе НИОКР.
3. Поддержка ODM/OEM подгоняла обслуживание. Клиенты помощи быстро конструируют их идеи в решения массового производства, и полные дизайн прототипа, развитие и проверку.
4. Профессиональные испытывая аппаратуры и команда для обеспечения качества продукции.
Наши обслуживания
1. Предложение гарантия 1 года
2. Обслуживание OEM/ODM для того чтобы отвечать все ваши потребностямы
3. в течение 24 часов ответить ваши дознания
4. Сильная команда НИОКР для службы технической поддержки
5. Образец предложения свободный для теста
вопросы и ответы
• Q: Могу я получить, что попробовал от вас?
• : Да, мы можем обеспечить свободные образцы для вашего испытания, пожалуйста свяжемся мы бесплатно и говоримся нам которые продукту вы нужны.
• Q: Вы признаваете изготовление на заказ?
• : Да, изготовление на заказ приемлемо, пожалуйста свяжется наши торговые персоналы для для того чтобы посоветовать с.
• Q: Можете вы предусмотреть помощь для технических вопросов?
• : Да, мы имеем больше чем 10 лет научных исследований и разработки в электронной индустрии потенциометра. Если вам нужна техническая помощь в процессе приобретения, то пожалуйста чувствуйте свободной связаться мы.
