Описание

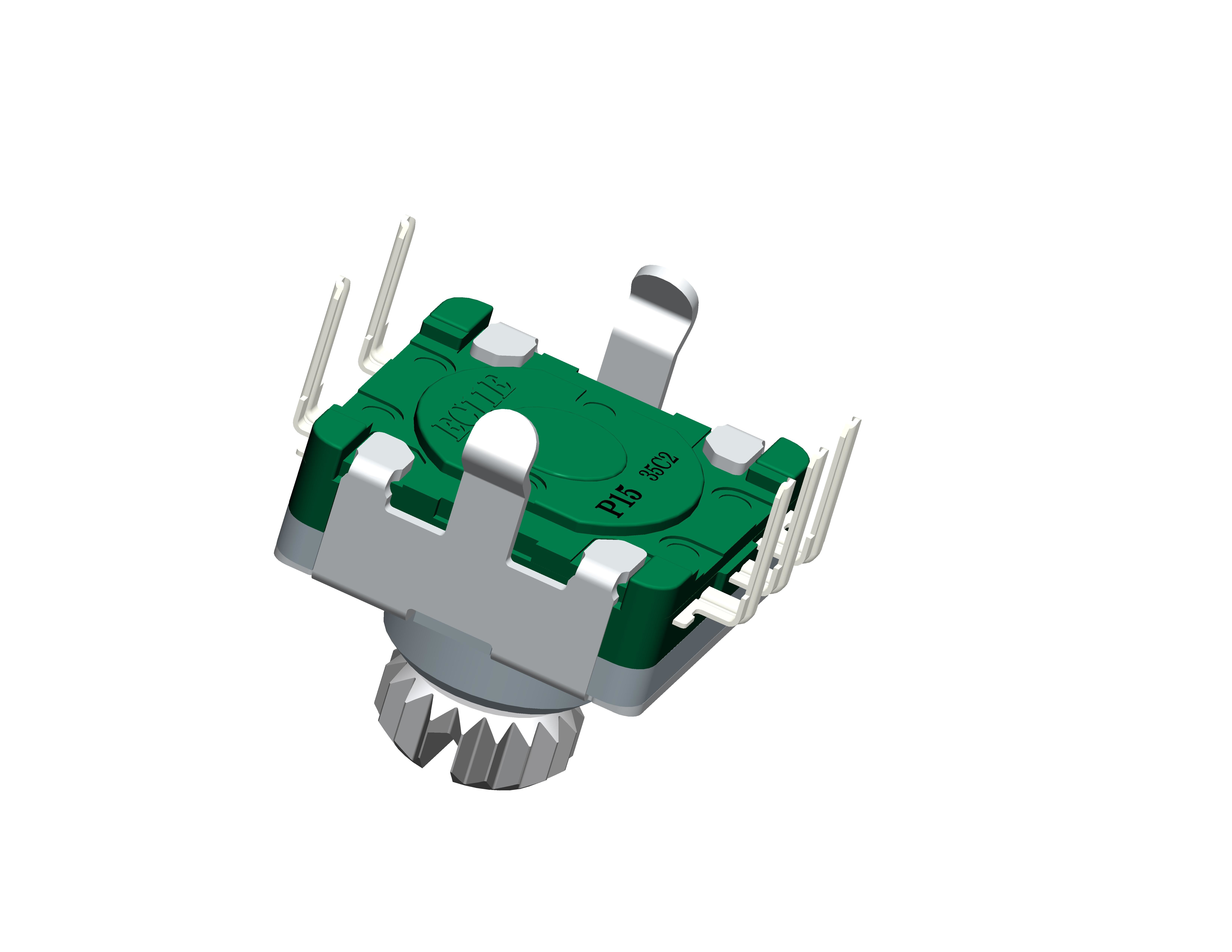

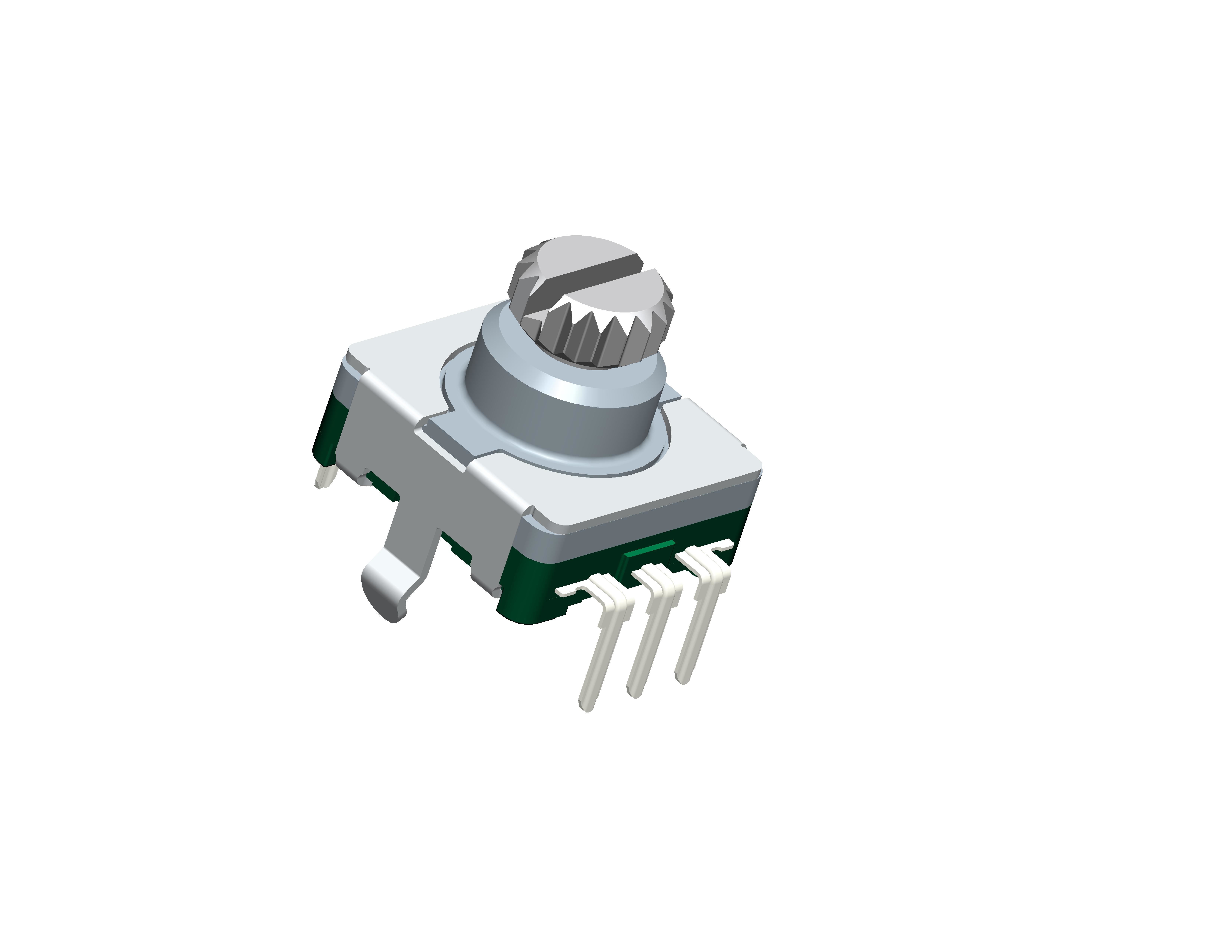

Дифференциальный кодировщик линейное или вращая электро-механический прибор который имеет 2 выходного сигнала, a и b, который испускают ИМПы ульс как прибор двигает. Совместно, сигналы a и b показывают возникновение и направление движения. Много дифференциальных кодировщиков имеют дополнительный выходной сигнал, обычно определяющ индекс или z, который показывает что кодировщик на положении определенной ссылки. К тому же, некоторые кодировщики обеспечивают выход состояния (обычно определяя сигнал тревоги) показывая внутренние аварийные условия, как разрушение при смятии несущей поверхности или отказ датчика.
Особенности
надежным загерметизированный представлением кодировщик дизайна 1.High.
2. Переключатель нажима с перемещением 0.5mm или перемещением 1.5mm доступными.
3. Длину и форму вала можно подгонять.
4. Вертикальный ввод PCB ПОГРУЖЕНИЯ
5. Уступчивый с RoHS 2,0
6. Небольшой заказ тома приемлемый
Спецификация
| Механические характеристики |
| Прочность затвора |
3kgf.max |
| Вращательный вращающий момент: |
20~200gf.cm |
| пушпульная прочность: |
8Kgf.max |
| Вращательная прочность затвора: |
3Kgf.max/Alu; 3.5kgf максимальное/латунь; 4.0kgf максимальное/нержавеющая сталь |
| Защелка: |
30 |
| Вибрация: |
10 до 50 до 10 Hz/min. амплитуда 1.5mm для всех частот. |
| Электрическое представление |
| Номер ИМПа ульс/защелки |
15 |
| Сопротивление изоляции: |
DC 100mΩ min.250V |
| Доказательство напряжения тока: |
AC 300V на 1 минута |
| Экологические показатели |
| Холодный: |
-40ºC±2ºC для 96h |
| Сухая жара: |
85ºC±2ºC для 96h |
| Влажная жара: |
40±2ºC, 90 к 95%RH для 96H |
| Представление переключателя |
| Расклассифицированная сила: |
DC 0.1A 5V |
| Вращающий момент переключателя: |
500± 200gf.cm максимальное |
| Угол переключателя: |
0.5± 0,3 |
| Номер цепи: |
НАЖИМ |
| Доказательство напряжения тока: |
AC 300V на 1 минута |
| Срок службы без нагрузки: |
100 000 циклов 100mΩ максимальный |
| Срок службы с нагрузкой: |
100 000 циклов 200mΩ максимальный |
| Начальное контактное сопротивление: |
100mΩ максимальное |
| Сопротивление изоляции: |
DC 100mΩ min.250V |
Применение
Дифференциальный кодировщик нормально использован для того чтобы измерить направление вращения, ускорение, угол, скорость и так далее. Широко использованный в waching машине, механических инструментах CNC, лифте, измерителе прокачки, моторе сервопривода, машине ткани, металлургической машине, машине печатания и упаковки, машине впрыски, автоматических аппаратурах и других измерении промышленной автоматизации и поле контроля.
Наша фабрика
CO. технологии электроники Dongguan SANNI, Ltd. имеют больше чем 10 лет опытов в дизайне и изготовление потенциометра, кодировщика, переключателей и других компонентов электроники. Фабрика покрывает 1,2000 квадратных зон объекта метров с работниками 180+. Мы имеем professinal и хорошие команды технических и продаж для служения ваших потребностей.
Наши обслуживания
1. Образцы предложения свободные
2. Предложение гарантия 1 года
3. Обслуживание OEM/ODM доступное отвечать все ваши потребностямы
4. 24 часа онлайновой службы для того чтобы ответить ваши дознания
5. Сильная команда НИОКР для службы технической поддержки
